产品简介: / PRODUCTS introduction:

     外部联接/ CONNECTION
符合Namur Norm标准的附件联接方式
符合Namur Norm标准的电磁阀接口
符合ISO5210-DIN3337标准底部阀门联接方式


一般技术参数 /GENERAL parameter
最大额定压力8Bar
标准工作温度范围-20℃~+85℃
高温:-20℃~+150℃,低温:-40℃~+85℃
90°±5°的行程
100%的出厂测试


缸体采用UNI6060压铸铝合金/MATERIAL

标准阳极硬化抛光处理
极好的耐磨性
抗腐蚀
高技术的镀孔工艺使气缸具有低磨损高寿命
可选镀镍或涂高强环氧树脂漆

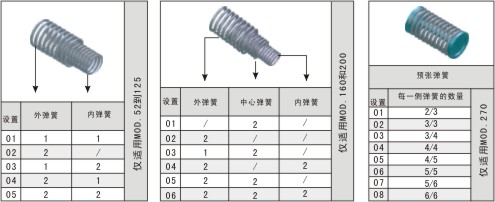

同心套叠弹簧设置/SPRING SET
标准磷化处理
高弹度和可靠性
可适应不同的气压和扭矩设置
长安全螺栓,保证维修时安全拆装
SY-DA/SR系列外形尺寸相同

对称的横齿设计/symmetrical rack
输出扭矩恒定
设计紧凑
受力平衡
紧固设计确保长寿命

螺丝/SCREW
标准不锈钢螺丝


合金钢齿轮/ ALLOY STEEEL GEAR
标准产品为表面镀镍防腐
防腐采用不锈钢
防断裂设计

POM活塞导向环/ plunger RING
接触面积大
应用自润滑材料无需加油
长寿命

密  封/SEAL
标准型:NBR
高温型:VITON
低温型:HNBR

缸盖/COVER
外涂高强度环氧树脂漆
可选镀镍防腐涂层

活塞/
plunger
根据需求可镀镍


 防断裂系统/rupture-PROOF SYSTEM

 安装多样化/installation diversification


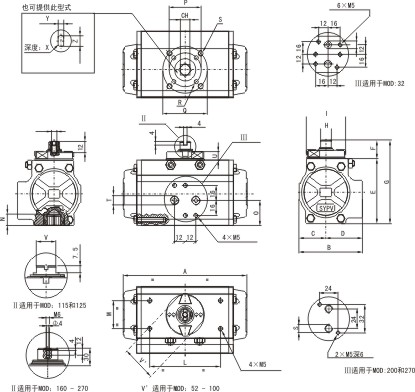

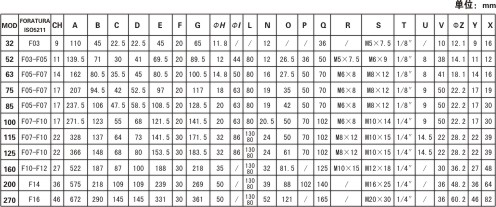

执行机构俯视图



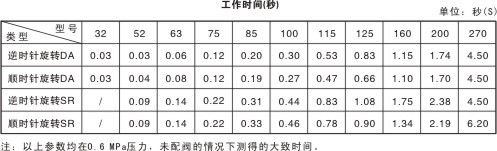

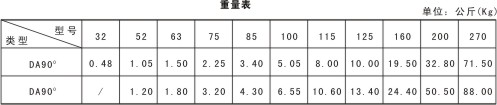

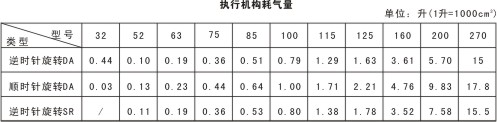

主要技术参数/primary parameter











DA系列双作用执行器
 /DA series double action actuator

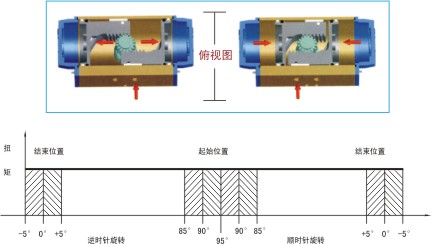

     上图的示意图表明,双作用执行机构的扭矩值在整个行程过程中始终保持恒定。
     用户可根据其具体要求,参考以下内容选定合适的执行机构型号:
 1、明确所操作阀门的最大扭矩值。
 2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)
 3、根据提供的扭矩值,参阅扭矩表及相应的气压值,得到的扭矩值应等于或超出所提供的扭矩值。
 4、扭矩值确定下来后,查找相应的型号即可。


DA 双作用扭矩表/ DA double action actuator torque sheet
型 号/type

气源压力(bar)/ Air supply pressure (bar)

.5 3 4 5 5.5 6 7 8

输出扭矩(N·m)output Torque  for double acting actuators (Nm)

DA32 3.5 4.2 6 7.5 8 9 10 11.5
DA52 8.8 10.7 14.5 18.3 20.2 22.1 25.9 29.8
DA63 15.6 19.1 25.9 32.8 36.2 39.6 46.5 53.3
DA75 28.9 35.1 47.5 59.8 66 72.2 84.5 96.9
DA85 41.4 50.4 68.6 86.7 95.8 104.9 123 141.2
DA100 65.7 79.8 108 136.3 150.4 1645.6 192.8 221.1
DA115 108.8 132.2 178.9 225.6 248.9 272.3 319 365.7
DA125 143.3 174 235.3 296.6 327.3 358 419.3 480.6
DA160 300 360 480 600 660 720 840 690
DA200 562 675 900 1125 1237 1350 1575 1800
DA270 1304 1565 2086 2608 2869 3130 3651 4173
SR 单作用执行器输出扭矩表 / SR single action actuator torque sheet

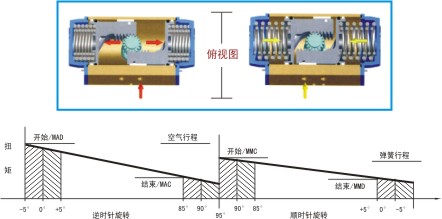

SR系列弹簧复位式执行器/SR SERIES SPRING RETURN ACTUATOR



     上图的示意图表明,弹簧复位式执行机构的扭矩不是恒定不变的而逐渐降低的。主要原因在于弹簧在空气行程阶段因
活塞运动而被压缩,同时积累在运动转换过程中以不断递减的方式获得的能量。
空气行程
   开始/MAD:弹簧释放状态下的执行机构扭矩       结束/MAC:弹簧压缩状态下的执行机构扭矩
弹簧行程
   开始/MMC:弹簧压缩时扭矩                     结束/MMD:弹簧释放时扭矩
    用户可根据其具体要求,参考以下内容选定合
适的执行机构型号:
 1、明确所操作阀门的最大扭矩值。
 2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)
 3、根据提供的扭矩值,参阅扭矩表及相应的气压值,结合MMD和MAC间的最小值,得到的扭矩值应等于或超出所提供的扭矩
值。
 4、扭矩值确定下来后,查找相应的型号即可。
