深圳市德美森科技有限公司是韩国银河洋行机械产业株式会社 EMICO 授权的的中国代理商:在全中国范围内销售该公司的执行器及其他产品，并提供一流的技术支持和阀门配套：开关型诺亚NAOH电动蝶阀，调节型诺亚NAOH电动蝶阀，开关型诺亚NAOH电动球阀，调节型诺亚NAOH电动球阀，诺亚NAOH电动调节V型球阀，电动开关风门， 电动调节风门等产品配套增值服务，产品完全根据用户所提参数定制， 本司承诺凡是从本公司提供的产品质保期为12个月，对于大型项目可延长至发货后18个月质量保证，并提供365天24小时技术服务。
本公司所销售的产品广泛应用于：发电、石油开采、石油化工、海上平台、化工、造纸、供水、水处理、空调暖通楼宇、地铁、矿山、冶金等重要工程，并取得了良好口碑。
|
|
作为一种角行程机构,"诺亚"系列电动执行机构适合于管道,排污及诸如垃圾处理,纸浆,造纸,造船领域使用的球阀,蝶阀,旋塞阀及风门等的配套工程。
其紧凑,简洁的设计使它即使安装在危险作业环境中,也能保证其高可靠性和品质。“诺亚”系列电动执行机构还能在输出转矩60Nm~2,500Nm范围内提供最合理的解决方案。
|
|
 |
|
 |
|

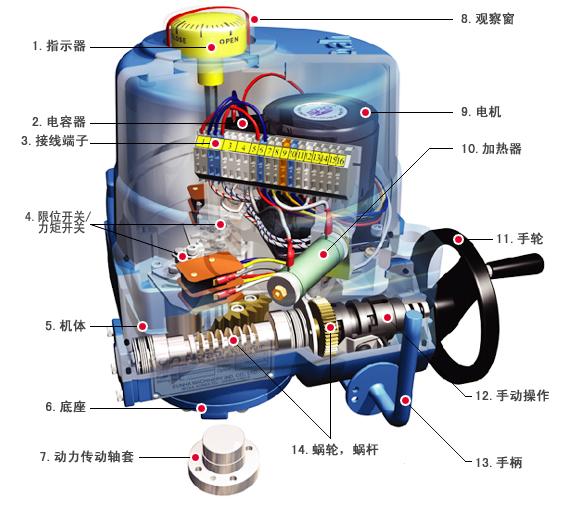

1.
指示器 |
钟形的指示器直接装配在主轴上，
用来在远近距离上动态地指示阀门的位置信息。 |
|
2.
电容器 |
|
3.
接线端子 |
通过接线端子内接线口可以很容易地进行连线,此端子被设计为可在振动环境中工作。 |
|
4.
限位开关/力矩开关 |
开、关各有一个开关 |
|
5.
机体 |
6.
底座 |
7.
动力传动轴套 |
8.
观察窗 |
|
9.
电机 |
电机为全封闭鼠笼式感应式电机,
具有输出功率高,惯性小的特点,适用于驱动各种阀门系统。此电机装有自动调温器,
并可以在单相,三相,直流之间进行切换。
|
|
10. 加热器 |
11. 手轮 |
|
12. 手动操作 |
通过搬动手动/电动
离合器手柄，可以转动手轮。当电机启动时，电动执行机构将自动转入电动模式。 |
|
13. 手柄 |
|
14. 蜗轮，蜗杆
|
精密的蜗轮,蜗杆机械系统传递高扭矩,高功率的同时,除了噪音极低Max.50dB)外，还有
反作用力小，寿命长的特点。另外，大范围的输出扭矩适用于2"到4"的阀门系列产品。 |
|
|
 |
|
 |
|
密封 |
|
合金外壳经过表面氧化处理后,具有很强的防腐能力，装有密封圈的壳体符合IEC
IP67，NEMA4~6等防水标准。另外，壳体内设计有防爆装置，可适合任何环境条件的工作。
|
|
配线 |
|
单向和三相电源规范化在一个模块内,复合式接线端子可以充分满足诸如DCS辅助接头,
连锁,及其它选相的要求。
|
|
组件安排 |
|
机械部件和电子模块可以非常容易地拆除,从而改善了组装,保养维修及更换电器的元件的条件。电动执行机构内部有足够的空间以提供可选择组件的安装。
|
|
手轮 |
|
手轮的尺寸设计保证了在手动操作时的安全，省力。
|
|
手动操作 |
|
板动离合器手柄,离合器分离后可以转动手轮,
通电启动时, 离合器自动复位。
|
|
安装 |
|
安装底座符合ISO5211标准。
传动轴套可拆卸并加工成适合阀门主轴装配要求的尺寸。电动执行机构的位置可由传动轴套上的4个螺孔来调整。
|
|
干燥器 |
|
设于电动执行机构内的干燥器可防止由于温度和天气变化而引起的冷凝。标准的20W干燥器能保持执
行机构内的所有电子元件的干燥清洁。
|
|
限位开关 |
|
限位开关是由主轴驱动的简单而可靠的凸轮机构来控制，阀门位置用此简单可调的开关来调整，
并且由它调整的阀位不受手工操作时“过量”与否的影响。
|
|
力矩开关 |
|
凸轮作用的力矩开关调整容易，并且提供“过负载”保护。
|
|
自锁 |
|
优质钢制成的蜗杆与铜青铝合金的蜗轮之间的自锁功能，可以防止在输入控制信号或断电情况下的反转
现象。
|
|
|
|
|
 |
|
 |
|
|
 |
|
辅助限位开关
ALS |
|
对应阀门位置提供干式触点信号（凸
轮开关结构） |
|
辅助力矩开关
ATS |
|
提供干式触点信号至客户端作为失效信号 |
|
|
|
 |
|
|
|
|
 |
|
阀位变送器
CPT |
|
根据PIU
板电阻值的变化，输出直流4～20mA的信号
电源：
交流110/220V±10%，直流24V
输出：
直流4～20mA |
|
|
|
|
|
|
|
|
 |
|
比例控制单元（PCU） |
结合位置指示单元（PIU），通过输入信号控制阀门位置比例，并提供阀门位置的输出信号。
|
|
输入信号：DC4~20mA/DC2~10V/DC1~5V |
|
|
输出信号：DC4~20mA |
|
|
电 源： AC110/220V±10%50/60Hz/DC24V |
|
|
尺 寸： 120mm×135mm |
|
|
工作温度：-10℃~-55℃ |
|
|
分 辨 率： 最小1/500 |
|
|
相对湿度：≤90%RH（不凝结） |
|
应用功能
|
- |
自动扫描：根据位置反馈信号自动测定阀门全开/全关位置。（操作简单，只需按Auto Scan键） |
|
- |
故障全关：没有信号输入时，执行机构自动全关。 |
|
- |
故障全开：没有信号输入时，执行机构自动全开。 |
|
- |
手动操作模式：Zero Null/Span Open (两键操作)。 |
|
- |
选择设置：可随意设定某一信号为全开或全关位置。 |
|
- |
手动设置：无需外来信号直接使用PCU板上的开关，就地改变阀门位置。 |
|
|
|
|
|
|
|
|
|
|
 |
|
现场控制单元 |
|
设置在“电动执行机构”上用来在现场调控阀门位置的一个小单元。
现场开关／远程开关
开／停／关
（开关） |
|
|
防爆/防护型现场控制单元 |
|
|
坚固的机构配以防爆型选择器、按键等特殊部件，保证了其兼防水、又安全，并可以在危险的环境中工作。 |
|
|
|
|
|
|
|
|
 |
|
位置指示单元（PIU） |
|
根据阀门位置提供阻值信号（0~1KΩ
) |
|
|
|
|
|
|
|
|
 |
|
|
磁力电流接触器和变压器 |
|
|
变压器与电流接触器相结合，直接向“电动执行机构”提供控制电压。
从
(380VAC
/
440VAC）
到（24VDC,110VAC
/
220VAC）。
|
|
|
|
|
|
|
|
|
 |
|

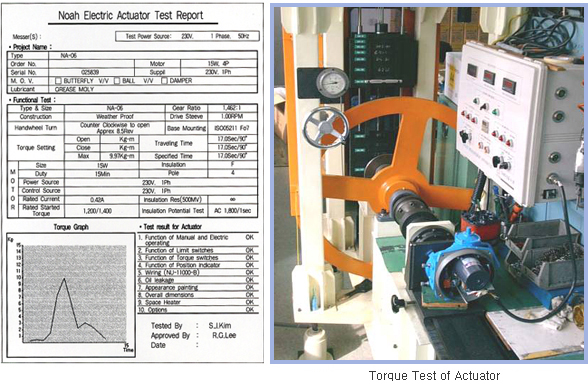

型号 |
最大输出扭矩 |
操 作
时 间60/50Hz |
最大
轴径 |
电机
F级 |
额定电流(mA) |
手轮转数 |
重量
（Kgf) |
|
单相 |
三相 |
|
Kg/m |
90 Deg. |
mm |
W |
110V |
220V |
380V |
440V |
|
NA06 |
6 |
14/17 |
22 |
15 |
750 |
450 |
130 |
125 |
8.5 |
11 |
|
NA09 |
9 |
14/17 |
22 |
25 |
1200 |
580 |
170 |
160 |
8.5 |
11 |
|
NA15 |
15 |
17/20 |
22 |
40 |
1600 |
950 |
300 |
300 |
10 |
12 |
|
NA19 |
19 |
17/20 |
22 |
40 |
1600 |
950 |
300 |
300 |
10 |
13 |
|
NA28 |
28 |
20/24 |
32 |
40 |
1800 |
950 |
330 |
340 |
12.5 |
17 |
|
NA38 |
38 |
20/24 |
32 |
60 |
2300 |
1300 |
360 |
340 |
12.5 |
18 |
|
NA50 |
50 |
20/24 |
32 |
90 |
3900 |
1500 |
560 |
570 |
12.5 |
19 |
|
NA60 |
60 |
24/29 |
42 |
90 |
3900 |
1500 |
560 |
570 |
14.5 |
22 |
|
NA80 |
80 |
24/29 |
42 |
180 |
4700 |
2150 |
840 |
780 |
14.5 |
23 |
|
NA100 |
100 |
24/29 |
42 |
180 |
4700 |
2150 |
840 |
780 |
14.5 |
25 |
|
NA150 |
150 |
72/87 |
75 |
90 |
3900 |
1500 |
560 |
570 |
43.5 |
68 |
|
NA200 |
200 |
72/87 |
75 |
180 |
4700 |
2150 |
840 |
780 |
43.5 |
70 |
|
NA250 |
250 |
72/87 |
75 |
180 |
4700 |
2150 |
840 |
780 |
43.5 |
70 |
|
|
|
|
 |
|
技术指标和性能 |
|
外壳 |
防水级别
IP67 Nema4和6 |
|
环境温度 |
-20℃ to
+ 70℃, 150℃/1hr |
|
电源（60/50Hz） |
110/220
VAC, 单相
380/440 VAC, 三相 |
|
控制电源 |
110/220
VAC, 单相, 60/50Hz |
|
扭矩开关 |
2 开/关 (除
NA 06, NA 09) |
|
限位开关 |
2 开/关,
250 VAC 16A |
|
失速保护
|
内置热保护 开
150℃±5℃/关 97℃±15℃) |
|
行程
|
90˚±5˚ |
|
指示器 |
连续位置指示 |
|
手动操作
|
手动/自动离合机构 |
|
自锁 |
蜗轮、蜗杆提供自锁 |
|
机械限位 |
外部调整螺钉 |
|
干燥器
|
20W（110/220VAC，24VDC） |
|
接线孔
|
两个PF3/4”(NPT 3/4”) |
|
润滑
|
润滑脂（EP类） |
|
材料
|
钢、铝合金、青铜 |
|
表面处理
|
阳极氧化 |
|
外涂层 |
干粉、环氧聚脂、聚脂 |
|
可选项说明 |
|
EXP |
隔爆防水外壳
Ex d II B T4 IP67, EEx d
II B T4 (NEMKO) |
|
DCM |
24V DC
电机 |
|
ALS |
附加限位开关 |
|
EXT |
转角
120˚, 135˚, 180˚, 270˚,
300˚ |
|
LCU |
本地控制单元
本地/远程选择开关
开/停止/关选择开关或按钮 |
|
PIU |
1KΩ电位器 |
|
CPT |
阀位变送器
输出：DC 4~20mA |
|
PCU |
比例控制单元
电源：AC 110/220V 1PH，DC
24V
输入：DC 4~20mA，DC1~5V,
DC2~10V
输出：DC 4~20mA |
|
IMS |
I模块式电机起动器
磁力接触器和变压器 |
|
|
|
|
 |
|
NA06, NA09,
NA15, NA19,
NA28, NA38
NA50, NA60,
NA80, NA100 |
|
NA150, NA200,
NA250 |
|
|
 |
|

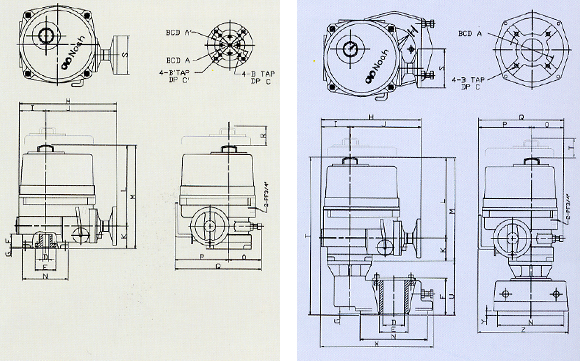

型 号
|
NA06,
NA09 |
NA15,
NA19 |
NA28,
NA38, NA50 |
NA60,
NA80, NA100 |
NA150,
NA200, NA250 |
|
法兰
ISO 5211 |
F07
- |
F07
F10 |
F10
F12 |
F12
F14 |
F16
*F14 |
|
A |
70 |
70 |
102 |
125 |
165 |
|
A' |
- |
102 |
125 |
140 |
*140 |
|
B |
M8 |
M8 |
M10 |
M12 |
M20 |
|
B' |
- |
M10 |
M12 |
M16 |
*M14
*M16 |
|
C |
12 |
15 |
18 |
22 |
30 |
|
D(MAX) |
22 |
22 |
32 |
42 |
75 |
|
E |
55 |
57 |
75 |
85 |
100 |
|
F |
43 |
43 |
52 |
59 |
126 |
|
G |
2 |
2 |
2 |
2 |
7 |
|
H |
231 |
261 |
285 |
325 |
325 |
|
I |
56 |
77 |
83 |
99 |
99 |
|
J |
175 |
184 |
202 |
226 |
226 |
|
K |
60 |
60 |
70 |
78 |
78 |
|
L |
213 |
213 |
250 |
283 |
283 |
|
M |
273 |
273 |
320 |
361 |
361 |
|
N |
102 |
120 |
145 |
175 |
266 |
|
O |
68 |
85 |
99 |
116 |
116 |
|
P |
113 |
139 |
159 |
191 |
191 |
|
Q |
181 |
224 |
258 |
307 |
307 |
|
R |
108 |
108 |
130 |
178 |
178 |
|
S |
102 |
102 |
125 |
170 |
170 |
|
T |
|
|
|
|
556 |
|
U |
|
|
|
|
195 |
|
X |
|
|
|
|
388 |
|
Y |
|
|
|
|
16 |
|
Z |
|
|
|
|
318 |
|
* :
供选择法兰用 |
|
|
|
|
 |
|
 |
|

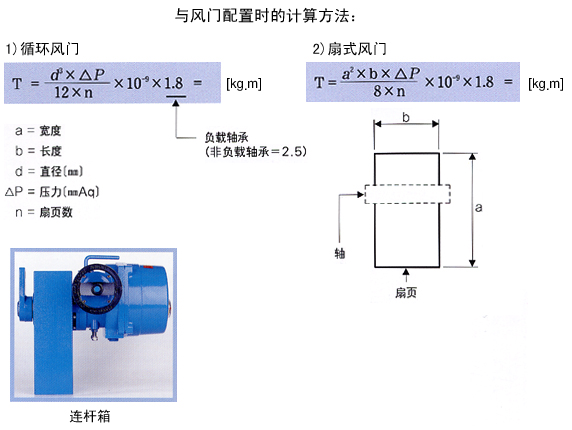

TYPE |

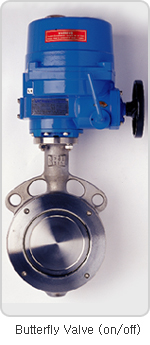

蝶阀 |

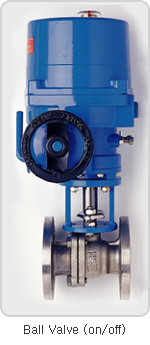

两通阀
|
三通阀 |
|
NA06 |
80A |
40A |
|
|
NA09 |
100A |
50A |
40A |
|
NA15 |
125A |
65A |
50A |
|
NA19 |
150A |
80A |
65A |
|
NA28 |
200A |
100A |
80A |
|
NA38 |
250A |
|
100A |
|
NA50 |
|
125A |
|
|
NA60 |
300A |
150A |
125A |
|
NA80 |
350A |
|
150A |
|
NA100 |
|
200A |
|
|
NA150 |
400/450A |
|
|
|
NA200 |
500A |
250A |
200A |
|
NA250 |
600A |
300A |
250A |
|
 |
|
|
|
|
 |
|
